基本機能
I3DL2リバーブはI3DL2 (Interactive 3D Audio Level 2) 準拠の空間残響効果を追加するエフェクトです。
チャンネル数
バージョン２
- 入力: 1 ～ 12 ch
- 出力: 1 ～ 12 ch
5.1 ch ～ 7.1.4 ch のすべての出力をステレオミックス後、出力 ch 数に応じて L, C, R, Ls, Rs, Lsb, Rsb, Ltf, Rtf, Ltb, Rtb の最大 12 ch に個別の残響を返すサラウンドのリバーブになります。
- 覚え書き
- GUI版はバージョン２のモジュールを使用します。バージョン１は使用できません。
バージョン１
- 入力: 1 ～ 8 ch
- 出力: 1 ～ 8 ch
5.1 ch や 7.1 ch の出力をステレオダウンミックス後、L, C, R, Ls, Rs, Lsb, Rsb の最大 7ch に個別の残響を返すサラウンドのリバーブになります。
※ バージョン１は互換用のため、入出力ともに 8 ch が上限となります。
このため、7.1.4 ch 設定時はトップスピーカー成分がダウンミックスされず切り捨てられます。
9 ch 以上で動作させる必要がある場合は、バージョン２を使用してください。
特徴
- ステレオの定位感を残した残響が得られます。
- I3DL2 (Interactive 3D Audio Level 2) の設定を利用できます。
- 入力、出力のレベルを制御できます。
バージョン
CRI Atom Craft Ver.3.47.00 以降の I3DL2 リバーブには2つのバージョンがあります。
バージョン２では内部アルゴリズムを見直し、I3DL2規格の各パラメーターがより正しく反映されるようになりました。
CRI Atom Craft Ver.3.47.00 以降での新規 I3DL2リバーブ作成時の初期設定値はバージョン２となります。
バージョン設定については自動バージョンアップは行われません。
CRI Atom Craft Ver.3.47.00 より前のツールにて作成されたプロジェクトやデータの再生はバージョン１で行われます。
CRI Atom Craft Ver.3.47.00 より前のツールにて作成したプロジェクトでバージョン２を使用する場合は設定値を変更してください。

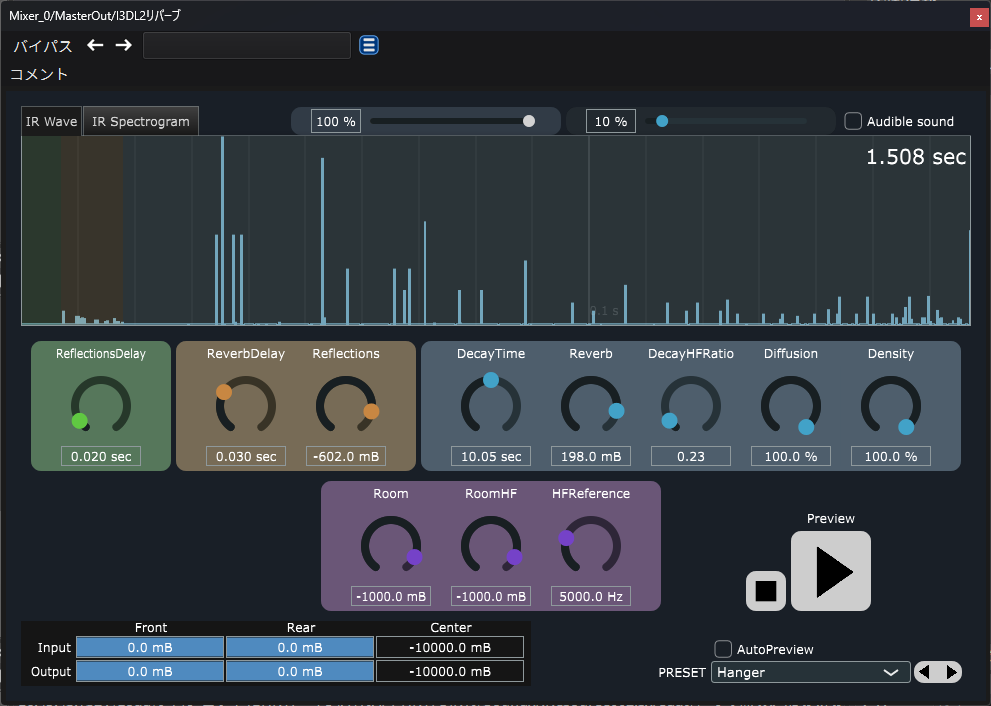

I3DL2リバーブの設定項目

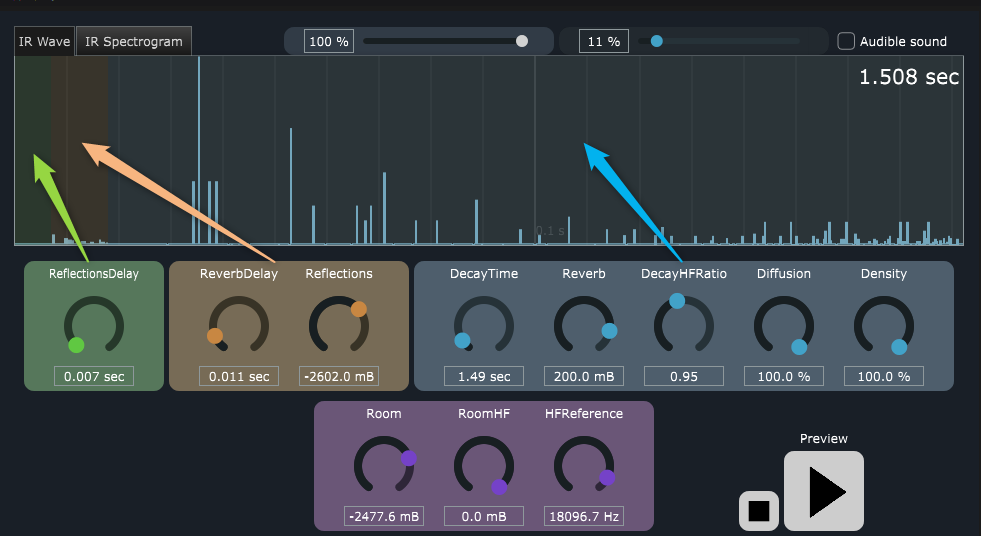

各パラメータはタイプごとに色分けされています。 緑・橙・青のパラメータはそれぞれの領域に対して影響します。
IRのタイミングに関するパラメータ (緑)
| 項目 | 説明 | 初期値 | 下限 | 上限 |
|---|---|---|---|---|
| 初期反射のディレイ (Reflections Delay) | 入力シグナルから初期反射までの遅延（秒）。 | 0.007 sec | 0.0 sec | 0.3 sec |
初期反射に関するパラメータ (橙)
| 項目 | 説明 | 初期値 | 下限 | 上限 |
|---|---|---|---|---|
| 後期残響のディレイ (ReverbDelay) | 最初の反射から後期残響までの遅延（秒）。 | 0.011 sec | 0.0 sec | 0.1 sec |
| 初期反射のボリューム (Reflections) | 初期反射のボリューム（ミリベル）。 | -2602.0 mB | -10,000.0 mB | 1000.0 mB |
後期残響に関するパラメータ (青)
| 項目 | 説明 | 初期値 | 下限 | 上限 |
|---|---|---|---|---|
| 後期残響の減衰時間 (DecayTime) | 後期残響が60dB減衰する時間（秒）。 | 1.49 sec | 0.1 sec | 20.0 sec |
| 後期残響のボリューム (Reverb) | 後期残響のボリューム（ミリベル）。 | 200.0 mB | -10,000.0 mB | 2000.0 mB |
| 高域の減衰率 (DecayHFRatio) | 後期残響の低周波数減衰に対する高周波数減衰の比率。 | 0.83 | 0.1 | 2.0 |
| エコー密度 (Diffusion) | 後期残響のエコー密度。低いと後期残響が粗くなります。 | 100.0 % | 0.0 % | 100.0 % |
| モーダル密度 (Density) | 後期残響のモーダル密度。低いと後期残響が金属性の音になります。 | 100.0 % | 0.0 % | 100.0 % |
IR全体に関するパラメータ (紫)
| 項目 | 説明 | 初期値 | 下限 | 上限 |
|---|---|---|---|---|
| エフェクトボリューム (Room) | リバーブエフェクト全体のメイン出力ボリューム（ミリベル）を制御します。 | -1000.0 mB | -10,000.0 mB | 0 mB |
| 高域ボリューム (RoomHF) | 参照周波数（fHFReference）における高周波数サウンドの相対ボリューム（ミリベル）を制御します。 | -100.0 mB | -10,000.0 mB | 0 mB |
| 参照周波数 (HFReference) | RoomHFの参照周波数。 | 5000.0 Hz | 20.0 Hz | 20,000.0 Hz |
入出力の音量
| 項目 | 説明 | 初期値 | 下限 | 上限 |
|---|---|---|---|---|
| フロント入力 | フロント成分の入力レベル（ミリベル）。 | 0.0 mB | -10,000.0 mB | 0.0 mB |
| リア入力 | リア成分の入力レベル（ミリベル）。 | 0.0 mB | -10,000.0 mB | 0.0 mB |
| センター入力 | センター成分の入力レベル（ミリベル）。 | -10000.0 mB | -10,000.0 mB | 0.0 mB |
| フロント出力 | フロント成分の出力レベル（ミリベル）。 | 0.0 mB | -10,000.0 mB | 0.0 mB |
| リア出力 | リア成分の出力レベル（ミリベル）。 | 0.0 mB | -10,000.0 mB | 0.0 mB |
| センター出力 | センター成分の出力レベル（ミリベル）。 | -10000.0 mB | -10,000.0 mB | 0.0 mB |
I3DL2リバーブの設定項目(Ver.3.55系以前)
| 項目 | 説明 | 初期値 | 下限 | 上限 |
|---|---|---|---|---|
| モジュールバージョン | リバーブの内部バージョンを指定します。 | Version 2 | ||
| リバーブプリセット | リバーブのプリセットです。タイプを選択するとパラメーターが更新されます。 | GENERIC |

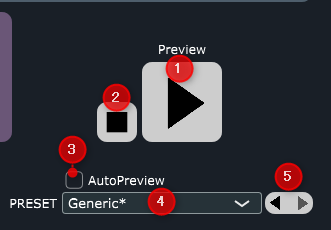

GUI専用のパラメータの説明
- IRをインパルス波形で表示します。
- IRをスペクトラム表示します。
- スペクトラム表示において、表示する周波数帯を設定します。0％に近いほど低域帯のみが表示されます。
- IRの先頭から何％の位置までを表示するかを設定します。初期反射音の範囲だけ見たい場合などに使用します。
- チェックを付けた場合、IRの長さを可聴部分のみに制限します。
(※IR波形を末尾から探査し、最初に-100dbを超えた位置までを無音部分と判定して除去します。)
- 現在のIRを再生します。CRI Atom Craft上でプレビューが動作している必要があります。
- 再生中のIRを停止します。
- チェックをつけると、プリセットの切替時にIRを自動再生します。
- 組み込み済みのプリセットを選択することができます。
- プリセットを切り替えることができます。

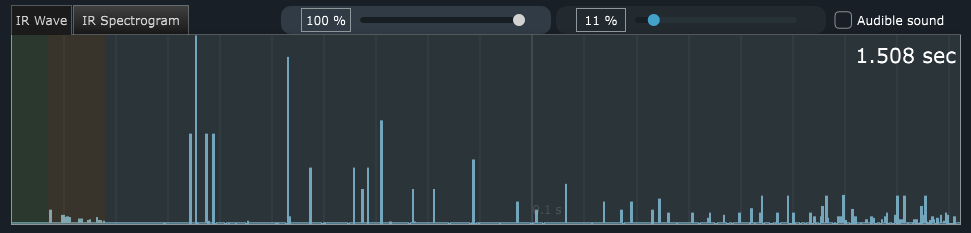

IR Wave画面
IRの振幅を見ることができます。 緑・橙・青のパラメータの調節時は、この画面を確認すると変化が分かりやすくなります。

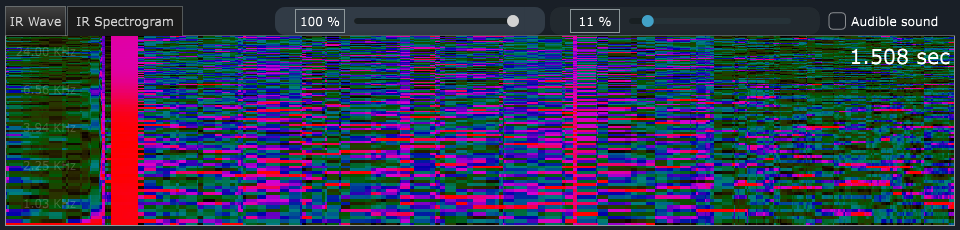

IR Spectrogram画面
IRのスペクトログラムを見ることができます。 紫のパラメータの調節時は、この画面を確認すると変化が分かりやすくなります。
