什么是Atom声音渲染器 (ASR)?
- Atom Sound Renderer (ASR) 是一个具有三个角色的模块:
- 1. 混合多个 Voice “声音”
- 2. 效果信号处理
- 3. 音频输出到输出目的地
- 注解
- 在手册和插件文件中有些地方使用了“ASR Rack”这一表述,但“ASR”和“ASR Rack”基本上是同义词。
- ADX 运行时在初始化期间自动创建 ASR 作为主输出。 确定主输出 ASR 内部配置的方法取决于可在 CRI AtomCraft 中设置的“混音器操作方法”。
- [如果混音器操作方式为版本 1] 在 CRI AtomCraft 中指定的总线设置
- [如果混音器操作方式为版本 2 或 ACF 未注册] CriWareInitializer 组件 -> 在“ASR Rendering Mode”中指定的设置
- 除非另有说明,语音发音将发送到ADX运行时创建的主输出 ASR。由于发送到 ASR 的音频与 PCM 信号混合,因此不再可能进行单独的声音控制。

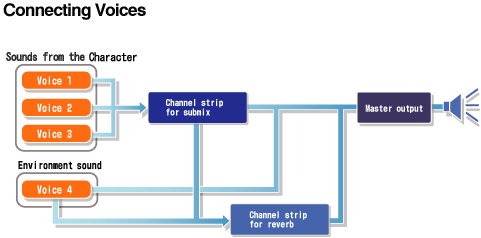

语音混合
- ASR Rack具有用于内部渲染的独特扬声器配置。当语音发送到 ASR 时,会发生从语音数据通道配置到 ASR 扬声器配置的转换。
扬声器映射
- 扬声器映射 ( CriWare.CriAtom.SpeakerMapping ) 是一个值,指示用于混合和渲染音频的扬声器配置。
- 当 ADX 将输入音频数据与 ASR 混合时, ADX运行时会将其转换为与指定扬声器映射匹配的格式。
如果为音频设置了 atom4u_keys_panning ,则将使用 atom4u_keys_pan_speaker_type 通过平移来执行转换。
- Atom声音渲染器( 效果信号处理 )内的信号处理也是基于指定的扬声器配置完成的。
- 可以在初始化插件库时在 CriWareInitializer 组件的“ASR Rendering Mode”项目中指定主输出 ASR 的扬声器映射。 但是,如果您注册了 ACF 文件,扬声器映射将遵循 ACF 总线设置。 创建新的 ASR Rack 时,您可以在 CriWare.CriAtomExAsrRack.Config.speakerMapping 中指定正在创建的混音器的扬声器配置。
- 注解
- 如果没有注册ACF,则默认值为 CriWare.CriAtom.SpeakerMapping.Auto ,根据 CriWare.CriAtomExAsrRack.Config.outputChannels 的值自动确定。
有关 CriWare.CriAtomExAsrRack.Config.speakerMapping 和 CriWare.CriAtomExAsrRack.Config.outputChannels 之间的关系,请参阅 扬声器映射和声道数之间的关系 。
- 如果音频数据通道配置和混音器扬声器映射匹配,则不会转换音频数据。
如果它们不匹配, ADX运行时将相应地向下混合(或向上混合)输入音频以匹配混音器格式。
平移扬声器类型
- 平移扬声器类型是确定平移音频数据呈现位置的参数。
当您平移音频时,平移扬声器类型决定音频从哪个扬声器输出。
- 例如,当使用 CriWare.CriAtomExPlayer.SetPan3dAngle 函数将单声道音频定位到后面 (180°) 时,如果平移扬声器类型为 4Ch,则音频将平移到 Ls 和 Rs 通道。
如果平移扬声器类型为 6Ch,则执行相同操作后,音频将平移到 Lb/Rb 通道。
- 默认情况下自动设置声像扬声器类型。
结果,根据为该音频的输出目的地指定的扬声器映射,从哪个扬声器输出平移音频。
根据扬声器映射的具体声像扬声器类型如下。
- 例如,如果将单声道音频输出到通过指定 CriWare.CriAtom.SpeakerMapping.Ch5_1 创建的 ASR,平移扬声器类型将自动解释为 4Ch,并且将使用 L、R、Ls 和 Rs 执行平移。
效果信号处理
- 可以将使用Atom Craft创建的 DSP 总线设置附加到 ASR。
DSP总线设置包括ASR总线配置、总线名称、总线之间的发送信息以及每条总线的总线效果信息。
- 注解
- 如果没有附加 DSP 总线设置,例如在创建ASR Rack后立即,将为ASR Rack配置 8 条总线。
- 输出到ASR的语音通过指定的bus send发送到总线,最后从第0总线MasterOut输出。
DSP 总线和效果
- 借助ADX,您可以自由组合混音器和各种效果器,以使用DSP 总线设置执行高级声音处理。
如何使用 DSP 总线设置

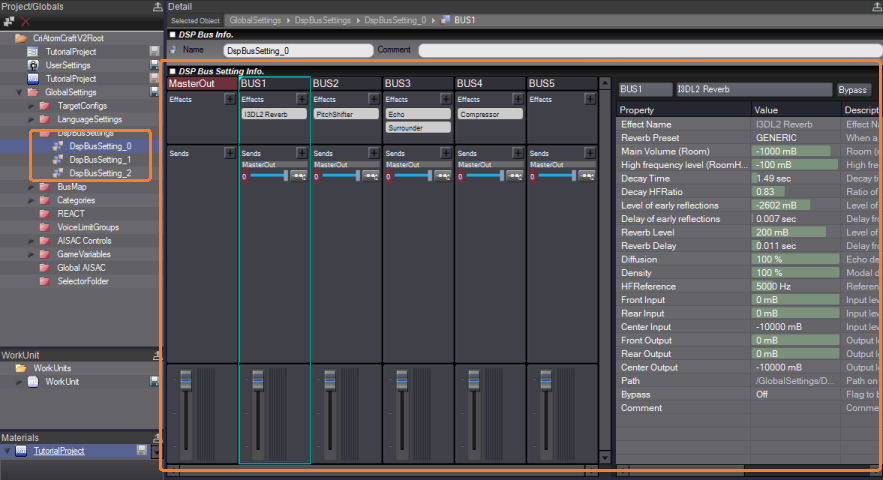

使用CRI Atom Craft创建 DSP 总线配置
- 请参阅 CRI Atom Craft 工具手册,了解如何创建 DSP 总线配置的说明。
将创建的DSP总线设置附加到程序端
- 附加创建的 DSP 总线设置的代码如下所示。
CriAtomEx.AttachDspBusSetting("DspBusSetting_0");
:
:
criAtomSource.SetBusSendLevelOffset("BUS1", 0.5f);
criAtomSource.Play();
- 基本上,一次只能连接一个 DSP 总线设置,但是
在可以使用ASR Rack的环境中,也可以将其附加到ASR Rack上。
CriAtomEx.RegisterAcf(null, "proj.acf");
criAtomExAsrRack.AttachDspBusSetting("DspBusSetting_0");
:
:
criAtomSource.player.SetAsrRackId(rackId);
criAtomSource.SetBusSendLevelOffset("BUS1", 0.5f);
criAtomSource.Play();
自定义效果插件
- 除了CRI标准效果之外,用户创建的效果和第三方效果也可以用作ADX音频效果的插件。
- 通过将使用CRI ADX音频Effect插件 SDK 创建的效果插件创建为 VST,可以更轻松地调整工具上的参数。
CRI ADX Audio Effect Plugin SDK 详情请参考 CRI Atom Craft 工具手册中的相关内容。
混音器 AISAC
- 混音器 AISAC 是可以针对 DSP 总线设置 进行配置的 AISAC。
就像普通 AISAC 一样,您可以使用 AISAC 控制值更改 DSP 总线参数。
以下总线参数可以通过混音器 AISAC 进行控制。
- 混音器 AISAC 具有以下与普通 AISC 不同的规格。
- 有关CRI Atom Craft的设置,请参阅CRI Atom Craft工具手册。
第 3 方效果
- ADX不仅能够与ADX的内置效果配合使用,还能够与第 3 方效果配合使用。

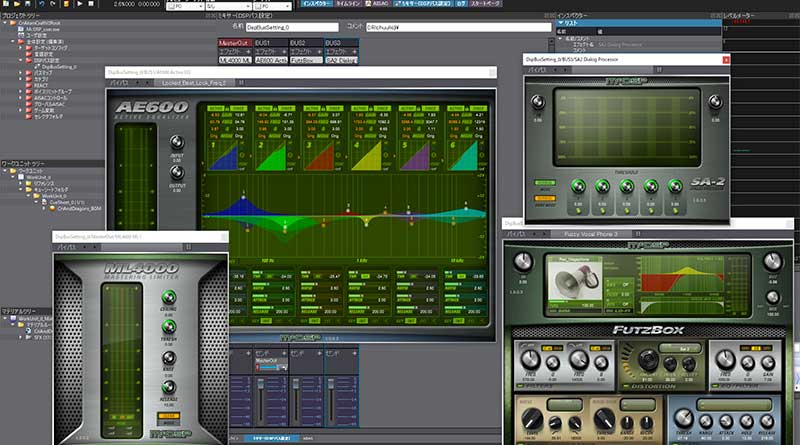

McDSP 公司的各种效果
- 我们正在处理CRI ADX Audio Effect McDSP Expansion,这是一个ADX扩展,可以将 McDSP 的效果合并到ADX中。
您可以免费评估可集成到CRI Atom Craft的 McDSP 效果插件,为期一个月。
-
- 有关如何合并 McDSP 插件的信息,请参阅位于 SDK 的以下目录中的文档。
/cri/expansion/cri_audio_effect/
音频输出到输出目的地
ASR 声音输出方法
- ASR输出总线的输出目的地根据ACF中包含的DSP总线设置确定。 如果您没有附加 DSP 总线设置,您也可以通过将 CriWare.CriAtomExAsrRack.Config.soundRendererType 设置为以下值来指定它:
- CriWare.CriAtomEx.SoundRendererType.Native(输出到平台库)
- CriWare.CriAtomEx.SoundRendererType.Asr(输出到其他ASR)
- CriWare.CriAtomEx.SoundRendererType.Spatial(立体声输出)
- 如果指定了 CriWare.CriAtomEx.SoundRendererType.Asr,则声音将输出到 CriWare.CriAtomExAsrRack.Config.outputRackId 中指定的另一个 ASR。
因此,无法为插件库初始化时创建的ASR指定。
如果指定了 CriWare.CriAtomEx.SoundRendererType.Spatial ,则ADX内部将启用立体声功能。
有关空间声音功能的更多信息,请参阅「 立体声 」。
ASR 输出通道数

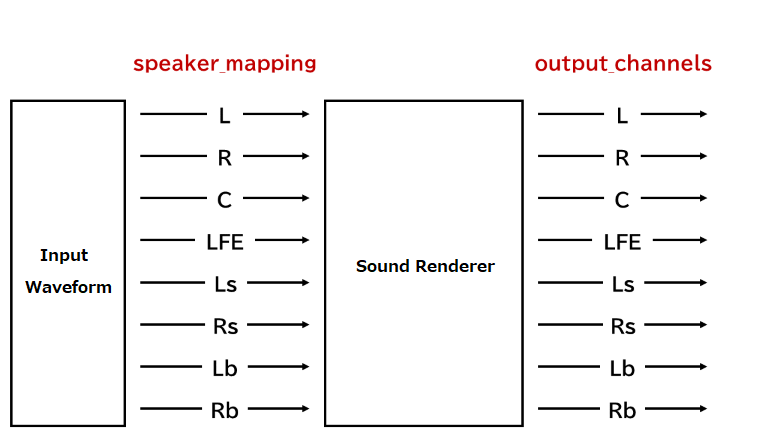

- 创建ASR时,您可以分别指定扬声器映射和输出通道。这两个参数的含义如下。
扬声器映射和声道数之间的关系
- 默认扬声器映射为 CriWare.CriAtom.SpeakerMapping.Auto,根据声道数的值自动确定。 因此,在许多情况下,仅指定 CriWare.CriAtomExAsrRack.Config.outputChannels 将产生正确的结果。
下图显示了使用 ASR 播放 7.1 ch 音频素材并将 CriWare.CriAtomExAsrRack.Config.outputChannels 设置为 8 时的流程。
CriWare.CriAtomExAsrRack.Config.speakerMapping 自动设置为 CriWare.CriAtom.SpeakerMapping.Ch7_1,ASR 在 8ch 上运行并按原样输出到平台。
输出通道和平台数量
- 还可以为声道数指定一个超出平台支持的声道数的值。
然后, ADX运行时知道平台支持的最大声道数,并进一步混合 ASR 输出。
下图显示了当 CriWare.CriAtomExAsrRack.Config.outputChannels 设置为 8(对于最多支持 5.1ch 的平台)时的流程。
ASR 在 8ch 上运行,但Atom的平台特定模块将其输出混合到 6ch 并将其输出到平台。
- 注意
- 当 CriWare.CriAtomExAsrRack.Config.outputChannels 的值大于或等于平台的最大声道数时,ASR 将向平台发出最大声道数信号。
此时,某些平台可能会对接收到的最大声道数的信号进行进一步的转换,以匹配设备的实际声道数。此处理是特定于平台的,与Atom内的缩混无关。
- 注解
- 对于智能手机ADX运行时的 ASR,CriWare.CriAtomExAsrRack.Config.outputChannels 的默认值为 2。
如果您想在PC环境中看到相同的输出,可以在PC上将CriWare.CriAtomExAsrRack.Config.outputChannels设置为2,以在各个平台上获得一致的立体声输出。
缩混计算公式
- 当以下值不同时, Atom中可能会发生缩混:
- Atom中的缩混遵循下表中的计算公式。
输入通道数 | 输出通道数 | 计算公式 (输出扬声器) = (输入扬声器) |
7.1.4.4ch | 7.1.4ch | L(mix) = L + Lbf * (-3dB)
R(mix) = R + Rbf * (-3dB)
C(mix) = C
LFE(mix) = LFE
Ls(mix) = Ls
Rs(mix) = Rs
Lb(mix) = Lb + Lbb * (-3dB)
Rb(mix) = Rb + Rbb * (-3dB)
Ltf(mix) = Ltf
Rtf(mix) = Rtf
Ltb(mix) = Ltb
Rtb(mix) = Rtb
|
7.1.4ch | 7.1ch | L(mix) = L + Ltf * (-3dB)
R(mix) = R + Rtf * (-3dB)
C(mix) = C
LFE(mix) = LFE
Ls(mix) = Ls
Rs(mix) = Rs
Lb(mix) = Lb + Ltb * (-3dB)
Rb(mix) = Rb + Rtb * (-3dB)
|
7.1ch | 5.1ch | L(mix) = L
R(mix) = R
C(mix) = C
LFE(mix) = LFE
Ls(mix) = Ls + Lb * (-3dB)
Rs(mix) = Rs + Rb * (-3dB) |
5.1ch | 4ch(L,R,Ls,Rs) | L(mix) = L + C * (-3dB)
R(mix) = R + C * (-3dB)
Ls(mix) = Ls
Rs(mix) = Rs |
4ch(L,R,Ls,Rs) | 2ch | L(mix) = L + Ls * (-3dB)
R(mix) = R + Rs * (-3dB) |
2ch | 1ch | MONO(mix) = L * (-3dB) + R * (-3dB) |
- 对于上表中未列出的组合,请分阶段进行缩混。
例如,如果输入为 7.1ch -> 输出 2ch,则缩混将以 7.1ch -> 5.1ch -> 4ch -> 2ch 的顺序进行。
因此,缩混计算公式如下:
L(mix) = L + C * (-3dB) + Ls * (-3dB) + Lb * (-6dB)
R(mix) = R + C * (-3dB) + Rs * (-3dB) + Rb * (-6dB)
