UnrealEngineへの取り込み

CriLipsMake2の、Mpeg4-Visemesアニメーションカーブファイル(.csv)の出力結果をUnrealEngineへ取り込む方法について説明します。

DataTableアセットとして取り込む

SDKに含まれるサンプルプロジェクトで利用している方法です。CSVをそのまま取り扱うので、解析済みデータの差し替えなどが楽に行えます。

CSVに記載されている値をそのままキャラクターモデルに割り当てます。

まず、Source/RealLipsync/Public/SmpUtils.hで LipsMP4Viseme 型としてデータテーブルの定義を行います。
今回は音素の列だけ取り込み対象とします。

USTRUCT(BlueprintType, Category = "Sample")
struct REALLIPSYNC_API FLipsMP4Viseme
    : public FTableRowBase
{
    GENERATED_BODY()

public:

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float Sil = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float PP = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float FF = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float TH = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float DD = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float KK = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float CH = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float SS = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float NN = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float RR = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float AA = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float E = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float IH = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float OH = 0.0f;

    UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Sample")
    float OU = 0.0f;
};

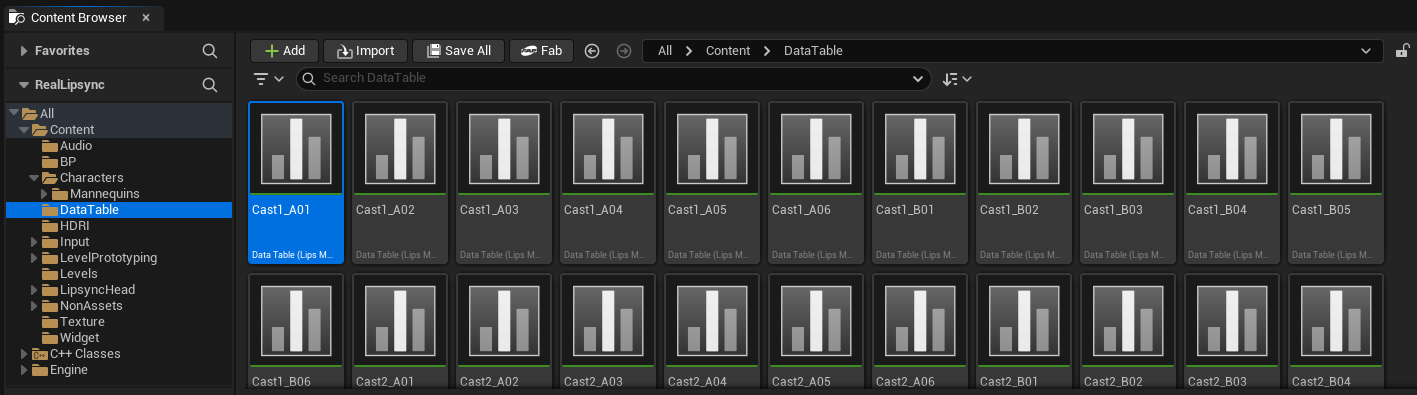

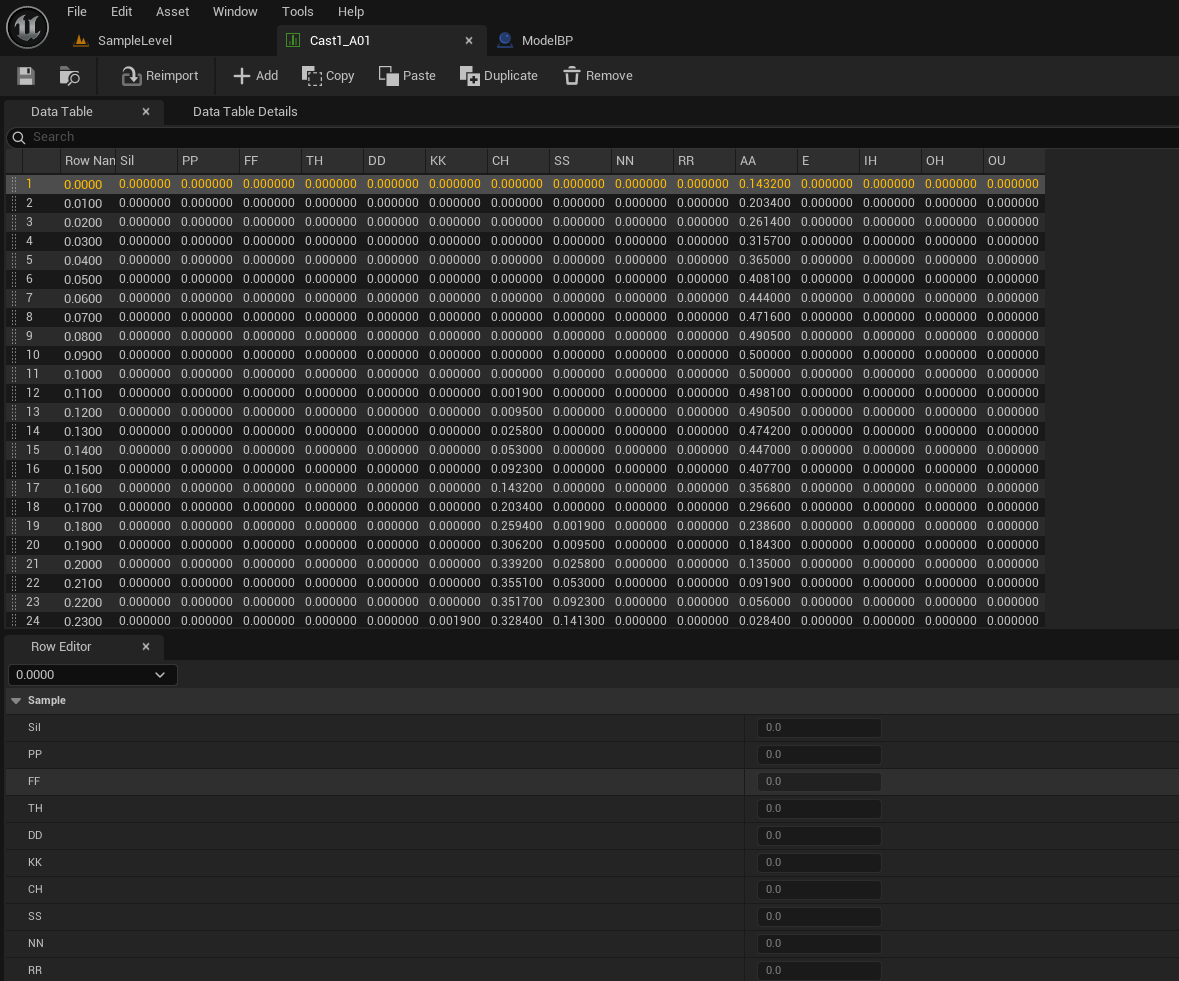

CriLipsMake2が出力したCSVファイルをLipsMP4Visemeとしてプロジェクトへインポートします。

BluePrintで扱うために、Source/RealLipsync/Private/SmpUtils.cppで再生中の時刻にあう行を探す GetDataTableValue() を実装します。

FLipsMP4Viseme USmpUtils::GetDataTableValue(UDataTable* InDataTable, float InTime)
{
    check(IsValid(InDataTable));

    if (InTime < 0.0f)
    {
        return FLipsMP4Viseme();
    }

    TArray<TPair<float, FName>> TimeNamePairs;
    for (const auto& Name : InDataTable->GetRowNames())
    {
        float Time = FCString::Atof(*Name.ToString());
        TimeNamePairs.Add(TPair<float, FName>(Time, Name));
    }

    TimeNamePairs.Sort([](const TPair<float, FName>& A, const TPair<float, FName>& B) {
        return A.Key < B.Key;
    });

    for (int32 i = 0; i < TimeNamePairs.Num(); ++i)
    {
        if (InTime <= TimeNamePairs[i].Key)
        {
            return *InDataTable->FindRow<FLipsMP4Viseme>(TimeNamePairs[i].Value, FString());
        }
    }

    if (TimeNamePairs.Num() > 0)
    {
        return *InDataTable->FindRow<FLipsMP4Viseme>(TimeNamePairs.Last().Value, FString());
    }

    return FLipsMP4Viseme();
}

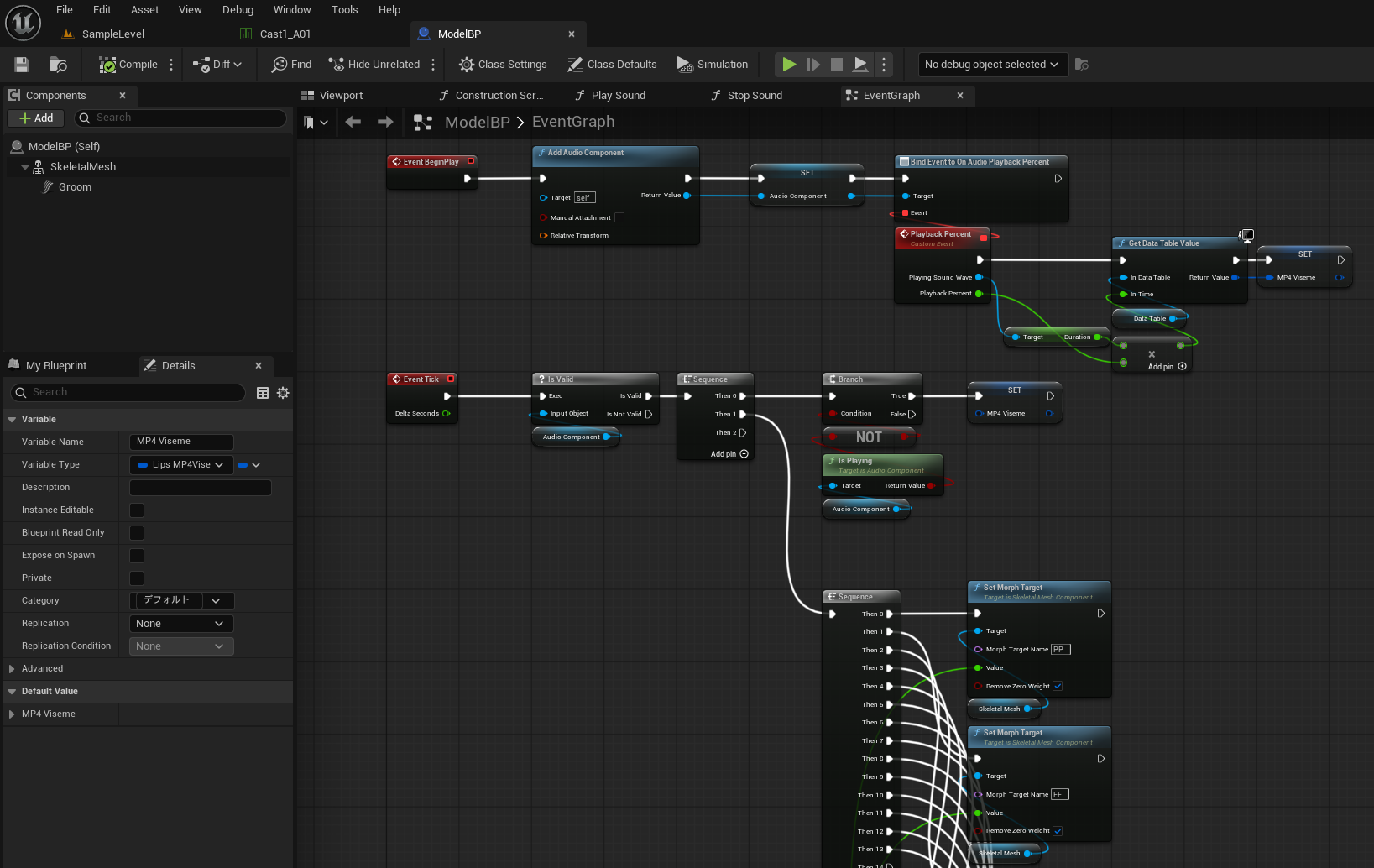

ModelBPにて、再生中の音声から取得したデータテーブル内容をキャラクターの音素モーフターゲットに割り当てます。
